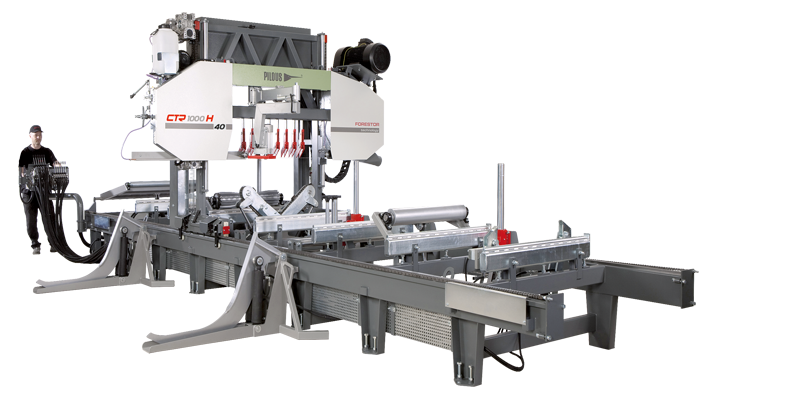

CTR 1000 H / 40 LX

пилорамы гидравлические

Предварительный запрос

Станок: CTR 1000 H / 40 LX

Пожалуйста введите ваши контактные данные. И мы свяжемся с вами в ближайшее время.


Удалить

Мы подтверждаем получение предварительного запроса

Запрашиваемый станок: CTR 1000 H / 40 LX

Имя:
Телефон:
Электронная почта:
Ваш запрос:
Место поставки:

Мы свяжемся с вами в ближайшее время по указанным данным..

Вернуться на сайт
5350 x 34-41 x 0,9-1,27 mm
∅ 1000
850
770 x 875
  • Перемещение пильной рамы – с помощью двигателя
  • Установка высоты рамы – с помощью двигателя
  • Панель управления – стационарная
  • Манипуляции с бревном – гидравлика

LX - это новая версия самой продаваемой модели с гидравлическим аксессуаром CTR 1000 H 40. Все инновации были сделаны для обеспечения максимальной производительности и удобства управления станком.Прочная конструкция станка и высокопроизводительное гидравлическое оборудование позволяют работать даже в самых сложных условиях, включая непрерывную работу. Многие гидравлические аксессуары легко справляются даже с очень большими бревнами, значительно повышают производительность станка и экономят трудозатраты.

По сравнению со стандартным дизайном, он имеет следующие преимущества:

Центральная панель управления

Для более быстрой и удобной работы версия LX оснащена парой джойстиков, сенсорным экраном и главной панелью с регулируемой высотой. Всё это служит для простого и удобного управления функциями станка.

Управление станком с помощью джойстиков

Панель оснащена парой джойстиков.

Левый джойстик управляет движением рамы вверх и вниз. Он также оснащен парой кнопок.

Кнопка 1 - используется для автоматического поднятия рамы на 10 мм после завершения резки, чтобы вернуть раму в исходное положение.

Кнопка 2 - перемещает рраму на 10 мм в конце реза, чтобы позволить удалить последнюю доску с помощью устройства подачи нарезанного материала.

Правый джойстик управляет движением рамы вперед и назад. У него пять кнопок.

Кнопки 1 и 2 управляют подвижной планкой, чтобы направляющая лезвия пилы была как можно ближе к материалу во время резки.

Кнопки 3 и 4 предварительного реза. Для установки функции предварительного реза.

Кнопка 5 - «Безопасность».

Сенсорный дисплей

Простое управление с помощью цветного сенсорного дисплея. Следующие функции выбираются и отображаются на сенсорном экране с помощью блока управления PLC:

- Отображение текущей позиции пильного диска из нижнего начального положения

- Установка необходимой толщины резки

- Указание пропила полотна

- Автоматическое перемещение в требуемое положение

- При заданной толщине резки и разрезе показывает количество заготовок, которые можно отрезать от материала

- Для всех перемещений отображается текущая скорость движения в м / мин.

Дебаркер

Для упрощения и увеличения скорости работы версия LX работает в полуавтоматическом цикле. Нажав кнопку 3 на джойстике, сдвиньте режущий диск и перейдите к заготовке. После завершения реза и начала перемещения назад, отрезной диск останавливается,отводится в сторону и автоматически перемещается в исходное положение. Это позволяет избежать возможных столкновений. Остановка режущего диска и поворот в исходное положение также могут контролироваться кнопкой 4 на джойстике.

Зажим материала

По сравнению со стандартной версией зажим материала регулируется по высоте с помощью гидравлики. Это позволяет удерживать режущий материал на рельсах, чтобы предотвратить нежелательные деформации, и гарантирует, что последняя доска будет имеет одинаковую ширину по всей ее длине.

Зона загрузки материала

Разрезанный материал лежит на массивных регулируемых по высоте поперечных балках. В стандартном исполнении балки имеют опорную поверхность шириной 6 см. Для версии LX края имеют A-образную форму, поэтому минимальная площадь контакта между балкой и отрезаной заготовкой минимальна. Благодаря этому станок быстрее снимает последнюю доску с помощью устройства подачи нарезанного материала.

Направляющая заготовок

Новый аксессуар для подачи материала в зону реза. Система подачи дополнительно оснащена удлинителем с откидными направляющими. Это предотвращает удаление заготовки за пределы станка. Примечание. Использование направляющих материала ограничивает максимальную толщину резки до 190 мм, высоту резки до 725 мм и максимальный диаметр бревна до 950 мм.

Выдвижные кронштейны

По сравнению со стандартной версией ,оснащенной квадратными кронштейнами, версия LX оснащена выдвижными кронштейнами. Это предотвращает возможное столкновение между неровным бревном и квадратным рычагом. С помощью выдвижных кронштейнов можно закрепить гораздо более короткий материал, чем с помощью кронштейнов старой версии. Выдвижные кронштейны, а также квадратные рычаги механически связаны между собой, поэтому их высота всегда одинаковая.

В базовой комплектации станка установлены следующие гидравлические опции:

• Прижим бревна- 2 шт

• Угловой упор- 4 шт

• Выдвижной упор-кантователь- 1 шт

• Выравниватель конусости бревна- 1 шт

• Выравниватель конусости бревна с подачей- 1 шт

Благодаря уникальной модульной конструкции серии CTR машина оснащена множеством точек крепления для гидравлического оборудования. Это позволяет значительно варьировать его размещение с учетом общей длины резки и специфики обрабатываемого материала.

Широкие, массивные направляющие хода пильной рамы и прочные ходовые секции обеспечивают бесперебойную работу при резке даже на высоких скоростях движения. Профессиональное исполнение всех основных технических узлов, таких как ходовые колеса с их дыижущей системой, конструкция рамы пилы, система питания и подачи и т. д., обеспечивают максимальный срок службы и точность реза даже в самых сложных условиях эксплуатации.

Непрерывно регулируемая подача рамы станка в зону реза и обратнорегулировка ленточного полотна по высоте. Скорость движения отображается на цифровом дисплее. Центральная панель управления расположена на основной рабочей секции. Это способствует удобному управлению станком из одного места с помощью комплектных гидравлических принадлежностей. Подача в зону реза и обратно осуществляется электродвигателем с червячной передачей, управляемой преобразователем частоты. Вы можете изменить скорость движения, просто повернув потенциометр на панели управления. Концевые упоры обеспечивают автоматическое торможение и остановку в конечных положениях.

Массивный рама опирается на регулируемые опоры из твердого хрома (для перемещения вверх и вниз), которые обеспечивают абсолютную точность движения и практически неограниченный срок службы, если регулярно регулярно смазывается. Вертикальное движение рамы обеспечивается двухсторонней синхронной цепной передачей, приводимой в движение электродвигателем с червячной коробкой передач. Движение, управляемое с центральной панели, имеет два режима скорости - быстрая подача и медленная подача для точного перемещения в нужное положение. Эта система всегда может быть дополнительно оснащена электронным дозатором, который автоматически перемещается в указанное положение.

Рама оснащена шкивами из высококачественного серого чугуна с точной балансировкой против вибраций. У шкивов есть углубление вдоль его окружности. Канавка содержит сменный резинотканевый ремень, который создает оптимальную площадь контакта между шкивом и пильной лентой.

Шкив приводится в действие клиновым ремнем от профессионального электрического двигателя, специально сбалансированного против вибраций. Система натяжных шкивов движется по прочной чугунной клиновой направляющей с регулируемой прижимной планкой, что позволяет выполнять высокоточные регулировки без свободного хода даже при длительной работе машины.

Основание станка составляют чрезвычайно устойчивые подвижные секции с возвратными, регулируемым стальным направляющим рамы. Двухстороннее направление рамы  в сочетании с мощным двигателем обеспечивает плавное и быстрое перемещение (удаление) даже тяжелых отрезанных заготовок при использовании механизма подачи разрезаемого материала. Длина реза практически не ограничена для всех типов в зависимости от количества установленных секций. Подвижные секции оснащены массивными, регулируемыми по высоте опорами.

В серии CTR представлены последние тенденции в сборке ленточных пил с особым акцентом на максимальную точность и длительный срок службы станка при минимальных затратах. Станки сконструированы в оригинальном модульном исполнении, что позволяет легко заменять или регулировать все основные технические части и их отдельные части. Это в долгосрочной перспективе снижает затраты на техническое обслуживание и время обслуживания, а, следовательно, и остановки производства.

Опции

Существует широкий ассортимент опций для станков; они упрощают и ускоряют работу станка и влияют на ее производительность. Наша оригинальная модульная система допускает дополнительную установку необходимого оборудования в любое время, потому что все базовые версии станков включают в себя все места установки, включая отверстия и резьбу.

Макс.диаметр бревна 1000 mm
Макс. раскрытие направляющих головок
850 mm
Макс. высота пропила 875 mm
Мин. высота пропила   30 mm
Макс. толщина распила 450 mm
Макс. длина бревна (в стандартной комплектации) 7,6 m
Длина дополнительной ходовой секции 3 m
Мин. длина бревна 1,2 m
Привод ленты 18,5 kW
Двигатель горизонтальной подачи 1,5 kW
Двигатель вертикальной подачи 0,55 kW
Гидравлический мотор 5,5 kW
Гидравлическое масло ISO 6743/4-HM, DIN 51 524 část 2-HLP
Ленточное полотно 5350 x 35 - 40 x 0,9 - 1,27 mm
Вес в стандартной комплектации 2580 kg
Вес дополнительной секции   420 kg

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

  • Секция удлинняющая 3м

    В базовом исполнении:2 угловых кронштейна

    Удлинняющая секция оснащена множеством точек для установки гидравлического оборудования. Это позволяет настроить станок непосредственно под нужную заготовку.

  • Дебаркер 1000 H/40

    Дисковая пила с режущими кромками из твердого сплава предназначена для удаления грязи в местах, где ленточное полотно врезается в бревно.Это позволяет увеличить срок эксплуатации ленточного полотна.

  • Гидравлическое натяжение ленточного полотна CTR 1000 H/40

    Управляется ручным гидравлическим насосом с точной индикацией давления. Позволяет более точно и просто регулировать натяжение ленточного полотна.

  • Амперметр

    Шкала амперметра показывает нагрузку на привод ленточного полотна во время резки. Он предназначен для упрощения выбора скорости подачи и помогает определить износ полотна. Своевременная замена ленточного полотна увеличивает срок службы и улучшает качество резки.

  • Моторизированная подвижная стойка CTR 1000

    Регулировка подвижной направляющей планки ленточного полотна с помощью электромотора от центрального пульта управления в зависимости от диаметра бревна.

  • Рычаг для загрузки брёвен

    Упрощает загрузку брёвен на раму

  • Двухстороннее охлаждение ленточного полотна

    Система охлаждения состоит из насоса в баке с охлаждающей жидкостью, электромагнитного клапана управления потоком и двухсторонних форсунок, которые охлаждают ленту как снизу, так и сверху. Двухстороннее охлаждение предотвращает излишнюю нагрузку ленточного полотна  способствуя стабильной работе инструмента, точной резке и длительному сроку эксплуатации.

  • Исполнение "АРКТИКА"

    Станок в данном исполнении адаптирован для работы при очень низких рабочих температурах, достигающих до –40 ° C. Щит управления машиной, панель управления и цифровое измерение (LG 100, LG Automat) оснащены нагревательными элементами. Нагрев контролируется термостатом. Морозостойкая смазка. Ленточные пилы CTR 800 H, 950 H, 1000 H и 1300 H используют морозостойкое гидравлическое масло.

  • Ручной смазочный пистолет

    Пистолет для регулярного технического обслуживания станка в соответствии с планом смазки. Металлический пистолет для 400 г картриджа,оснащенный гибкой трубкой под давлением.

  • Смазка LV 2-3

    Картридж 400гр. со смазкой для заправки ручным смазочным пистолетом

HYDRAULICKÉ PŘÍSLUŠENSTVÍ

  • Дополнительный рычаг для загрузки брёвен CTR 1300
