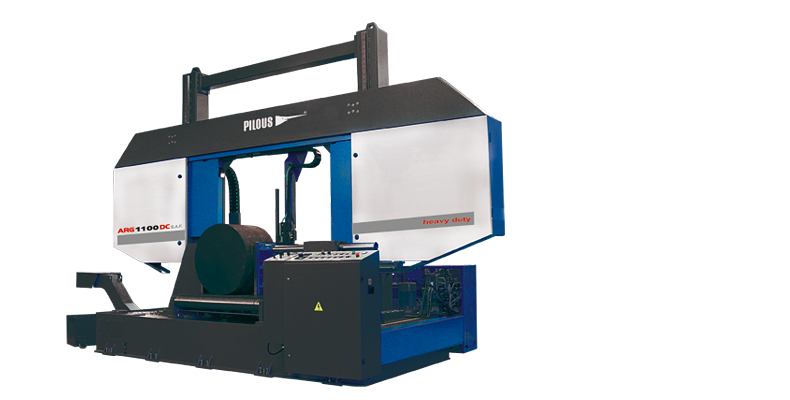

Полуавтоматический ленточнопильный станок, предназначенный для пиления заготовок c максимальным диаметром круглого сечения 1100 мм и максимальными размерами прямоугольной заготовки 1100x1100 мм под прямым углом. Пильная рама станка перемещается по двум колоннам в вертикальном направлении. Угол наклона ленты – 3⁰ к рабочей поверхности стола.
Пильная рама, представляет собой усиленную стальную сварную конструкцию. На раме рас-положен главный привод и устройство гидравлического натяжения ленточной пилы.
В основании станка со встроенной системой охлаждения установлены две силовые колон-ны с линейными направляющими, по которым под действием гидравлической системы подачи, перемещается пильная рама с ленточной пилой. Для увеличения жёсткости конструкции колонны скреплены между собой специальной траверсой.
- Подключение к электросети - 400 В, 50 Гц.
- Напряжение в цепях управления - 24 В.
- Пульт управления не закреплен на станке и предусматривает возможность установки в наиболее удобное для оператора место
- Гидравлический агрегат, рабочее давление 60 бар максимум, двигатель 0,75 кВт.
- Плавное регулирование скорости резания с помощью преобразователя частоты.
- Автоматическое регулирование давления на пилу, возможна корректировка
- Система охлаждения, с возможностью регулирования направления потока СОЖ.
- Быстрое холостой ход рамы станка вниз и переключение на рабочую подачу на расстоянии 15 мм до заготовки.
- Гидравлический зажим материала
- Гидравлический предохранительный клапан, служащий для остановки машины в случае разрыва шланга
- Блокировка возможности запуска вращения пилы при открытии защитного кожуха привода ленточной пилы.
| 90° | |
 |
1100 |
 |
1100 |
 |
1100 x 1100 |
| Главный мотор | 11 kW |
| Помпа | 0,09 W |
| Гидравлический мотор | 0,36 kW |
| Макс.размер пакета | 370 x 700 mm |
| Скорость ленты | 10-115 m/min. |
| Наклон пототна | 0 |
| Максимальная высота тисков | 700 mm |
| Гидравлическое масло | Paramol HM 32 |
| Бак СОЖ | 160 l |
| Габариты станка (макс.) | 5600 x 2500 x 3600 mm |
| Вес станка | 10500 kg |
-
Частотный преобразователь
Стандартная комплектация
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.
-
Лампа галогенная
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.
-
Смазка масляным туманом
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
-
Лазерный указатель
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.
-
Гусеничный конвейер для сбора стружки
Обеспечивает плавный отвод стружки за пределами станка. Сокращает время, необходимое для очистки станка, при резании заготовок сплошного сечения, где образуется большое количество стружки.
-
