Когда выбирать шарнирную ленточную пилу и когда двухколонную ленточную пилу

Ленточные пилы уже давно являются одними из самых продаваемых станков для разделки металлических материалов, прежде всего благодаря возможности большого прохода материала, хорошей доступности по цене, низкой стоимости инструмента и невысокому энергопотреблению. В то же время, например, дисковые пилы обеспечивают более чистый и быстрый рез.

Несмотря на кажущийся простым принцип непрерывной ленты, конструкция современной ленточной пилы является результатом сложного технического проектирования, которое должно учитывать в первую очередь физические пределы самой пильной ленты. Пильная лента — это инструмент с очень острыми, но одновременно хрупкими зубьями. Чрезмерные вибрации могут привести к их выкрашиванию или к разрушению всей ленты. Поэтому конструкция пилы во многом подчинена требованию минимизировать возникновение вибраций в процессе резания.

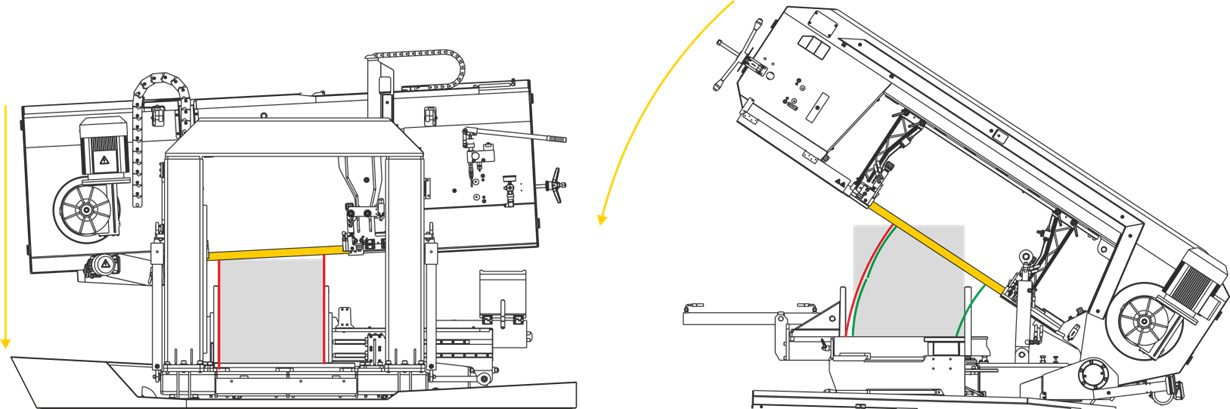

В этом контексте принципиально различаются две основные конструктивные платформы: шарнирные ленточные пилы, где рычаг движется по круговой траектории вокруг единственной оси, и двухколонные ленточные пилы, у которых рычаг направляется линейно по паре параллельных колонн. Эти конструктивные различия существенно влияют на стабильность, точность и скорость резания. Ниже подробно рассматриваются механические принципы обеих систем, причины различий в скорости резки цельного и профильного материала, влияние вибраций на срок службы инструмента и общая оптимизация процесса резки.

Шарнирные ленточные пилы и их конструктивные характеристики

Шарнирные ленточные пилы используют рычаг, закреплённый на одном поворотном шарнире. При резке рычаг движется по дуге, что конструктивно упрощает и удешевляет всю систему. Рычаг обычно можно поворачивать в широком диапазоне, что удобно в серийном и заказном производстве, где часто требуется менять угол реза и тип материала.

Однако эта конструктивная простота приводит к определённым ограничениям в области механической жёсткости. Поскольку рычаг во время реза не движется линейно, а по круговой кривой, невозможно обеспечить одинаковую скорость опускания пильной ленты по всей ширине режущего канала. В результате возникает переменная сила резания в разных частях пропила и повышенная склонность к микровибрациям. Эти вибрации, хотя на первый взгляд и кажутся незначительными, могут стать существенным источником разрушительных нагрузок для пильной ленты, особенно при обработке более твёрдых материалов или при стремлении к повышенной производительности. При разделке тонкостенных профилей это свойство может быть не критичным. Однако при резке цельного материала оно приводит к замедлению процесса и повышенным требованиям к оператору и настройке станка. Это также одна из причин, почему шарнирные пилы на практике медленнее при резке цельного материала.

Хотя на шарнирных пилах можно использовать различные типы биметаллических пильных лент, их конструктивная жёсткость часто оказывается недостаточной для экономичного применения твердосплавных пильных лент. Последние действительно обеспечивают значительно более высокие скорости резания, но при этом гораздо чувствительнее к вибрациям и неравномерности нагрузки. По этой причине применение твердосплавных лент на шарнирных пилах технически возможно, но в подавляющем большинстве случаев неэкономично.

Двухколонные ленточные пилы стабильность линейное ведение и высокая производительность

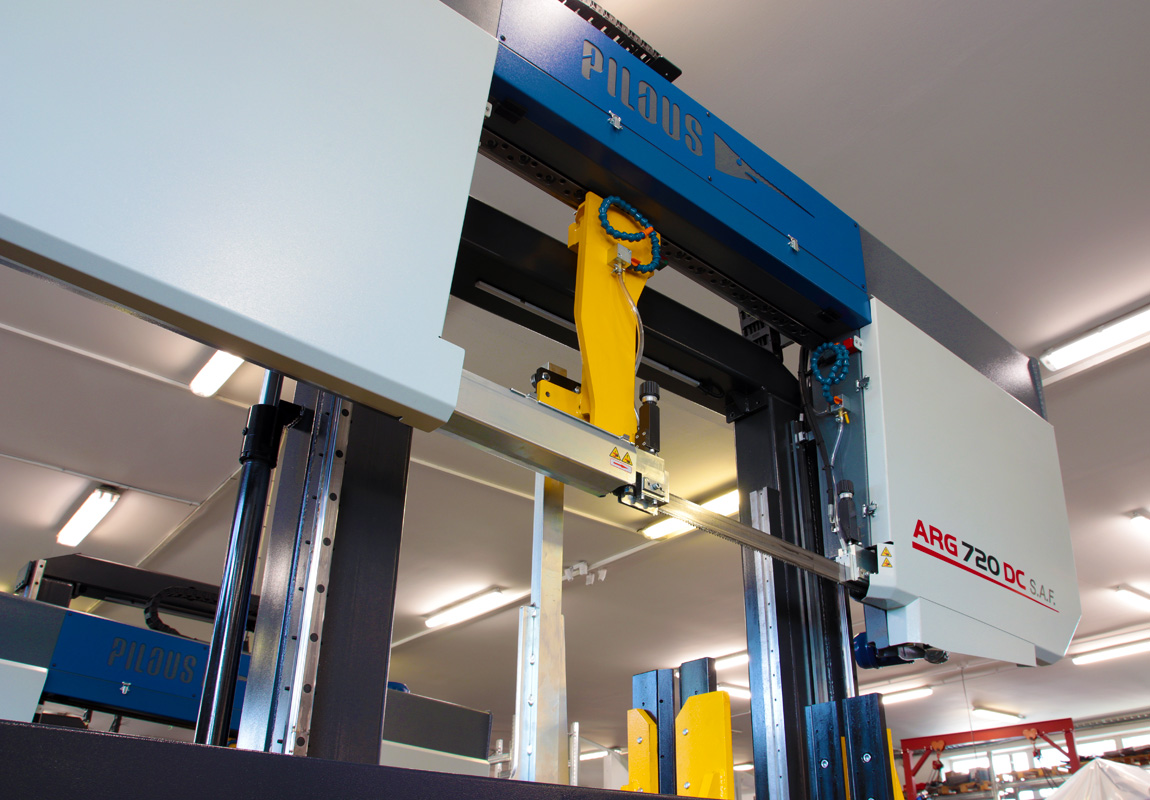

Двухколонные ленточные пилы представляют собой конструктивное решение, ориентированное прежде всего на устранение вибраций и максимизацию точности. Рычаг, направляемый по двум параллельным колоннам, движется по точной линейной траектории, желательно по линейному направляющему устройству практически без люфтов. Двустороннее опирание рычага минимизирует механические колебания и обеспечивает равномерное распределение нагрузки на пильную ленту по всей ширине режущего канала на протяжении всего реза.

Именно эта стабильность является ключевым фактором, почему двухколонные пилы при резке цельного материала могут достигать многократно большей скорости резания по сравнению с шарнирными пилами, даже при использовании стандартных биметаллических лент. Помимо большей жёсткости конструкции, важным фактором является также способность поддерживать постоянную линейную скорость опускания ленты в рез. Благодаря этому сила резания остаётся стабильной, и рез теоретически проходит без микровибраций, которые в противном случае повредили бы зубья ленты или сократили бы её ресурс.

Разница в скорости резания варьируется в зависимости от типа материала. В то время как для цельных сечений прирост скорости очень заметен (даже при использовании стандартных лент), для профильных материалов (особенно тонкостенных) различия меньше и часто составляют единицы или низкие десятки процентов.

Благодаря своей жёсткости двухколонные пилы позволяют применять твердосплавные пильные ленты в качестве стандартного решения. Твердосплавные ленты требуют максимальной стабильности процесса резания; на станках с низкой жёсткостью их зубья подвергались бы чрезмерному риску повреждения. На двухколонных машинах твердосплавные ленты, напротив, позволяют добиться драматического увеличения производительности, особенно при обработке высоколегированных сталей, нержавеющих материалов и других высокопрочных сплавов.

Динамика процесса резания и влияние вибраций

Вибрации — один из главных врагов пильной ленты. Помимо негативного влияния на качество реза, они вызывают локальные перегрузки отдельных зубьев. Острые, но хрупкие зубья пильных лент (как биметаллических, так и твердосплавных) имеют низкую толерантность к ударам и микроколебаниям, возникающим при неравномерной силе резания. Поэтому с конструктивной точки зрения вся пила проектируется так, чтобы свести возникновение вибраций к минимуму: от массивной рамы через направляющие пильной ленты, точные подшипниковые опоры, геометрическую стабильность рычагов до демпфирования вибраций в области тисков.

Шарнирная конструкция с одной точкой поворота по своей природе более склонна к возникновению вибраций, поскольку допускает больше степеней свободы движения. Напротив, двухколонная конструкция с линейным ведением обеспечивает значительно более высокий уровень пассивного демпфирования. Эта разница настолько существенна, что на практике существенно влияет на экономику эксплуатации — особенно при использовании твердосплавных пильных лент, которые быстрее биметаллических, но одновременно более чувствительны к повреждениям.

Заключение

Каждая из конструктивных концепций ленточных пил имеет свои чётко определённые технические сильные стороны. Шарнирные ленточные пилы предлагают высокую гибкость, простую возможность выполнения подрезов под углом и конструктивную простоту, подходящую для универсального использования в мастерской. Двухколонные ленточные пилы обеспечивают исключительную стабильность, точность и высокую производительность, особенно при резке цельного и высокопрочного материала, в том числе благодаря эффективному применению твердосплавных пильных лент. Однако следует учитывать, что двухколонные машины конструктивно значительно сложнее и используют более дорогие технические решения, что отражается на их цене — она обычно на 50–100 % и в некоторых случаях даже выше по сравнению с сопоставимыми шарнирными моделями.

Компания Pilous предлагает широкий ассортимент как шарнирных, так и двухколонных ленточных пил, и специалисты её коммерческого отдела готовы рекомендовать оптимальное решение с учётом требуемого уровня автоматизации и финансовых возможностей клиента. Разработка подходящих аксессуаров, например, точно сконструированных роликовых дорожек, также входит в стандартный набор услуг. Свои запросы и требования направляйте на metal@pilous.cz.
