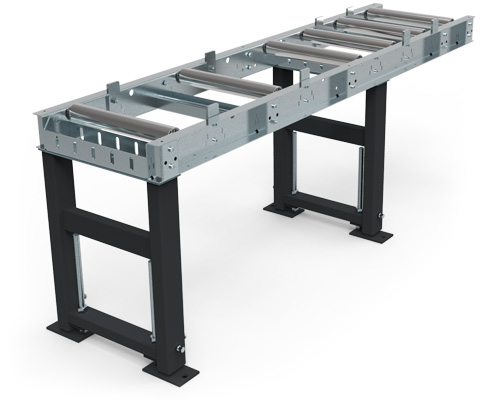

L System

Schwere Rollenbahnen

Außerordentlich stabiles Fördersystem, ausgestattet mit dickwandigen, gedrehten Stahlrollen.
In seiner Klasse werden extreme Stabilität und Langlebigkeit durch die verwendeten verzinkten Bleche mit einer Stärke von 3 mm gewährleistet.
Einzelne, miteinander verbindbare Module mit Längen von 1 und 2 Metern ermöglichen die Wahl der optimalen Förderlänge.
Ein robustes Auszugsystem für die Förderfüße ermöglicht eine einstellbare Höhe im Bereich von 755–955 mm.
Umfangreiches Sortiment an Zubehör und Verbindungsteilen.

	Rollenbreite	Fußanzahl	Rollenanzahl	Rollendurchmesser	Gesamtlänge [mm]	Tragkraft [kg/1m]
L 400 / 2m	400	2	6	58	2000	500
L 520 / 2m	520	2	6	58	2000	600
L 400 / 1m	400	1	3	58	1000	500
L 520 / 1m	520	1	3	58	1000	600

LS – Verlängerungssektion zu der L Rollenbahn

Die Modullänge: 1 m und 2 m.
Die gleichen Rahmen sind mit wenigeren Rollen versehen.

	Rollenbreite	Fußanzahl	Rollenanzahl	Rollendurchmesser	Gesamtlänge [mm]	Tragkraft [kg/1m]
LS 400 / 2m	400	1	4	58	2000	500
LS 520 / 2m	520	1	4	58	2000	600
LS 400 / 1m	400	1	2	58	1000	500
LS 520 / 1m	520	1	2	58	1000	600

Zubehör für L Rollenbahnen

KO – Manuelle Messeinrichtung

Einfache, effektive Bemessung der Wunschlänge.
Ein massives System mit robustem Gussanschlag, der sich auf einer präzisen Stahlführung bewegt, garantiert hohe Einstellgenauigkeit und Standzeit.
Die Wunschlänge wird manuell auf einer Analogskala (mm) eingestellt.
Das Anschlagssystem ist schwenkbar ausgeführt, um die Materialklemmung und dadurch die Beschädigung des Sägeblattes zu vermeiden.
Es wird an allen L-Rollenbahnen installiert.

	Messlänge [mm]	Gesamtlänge [mm]
KO 400, 520, 650, 750 / 2m	2000	2400
KO 400, 520, 650, 750 / 3m	3000	3400
KO 400, 520, 650, 750 / 4m	4000	4400
KO 400, 520, 650, 750 / 5m	5000	5400
KO 400, 520, 650, 750 / 6m	6000	6400

(Zum Lieferumfang gehört ein Anschlagssystem, ein Vorschubsystem und eine Analogskala mit entsprechender Länge, nicht die Rollenbahn)

KOD – Digitale Messeinrichtung

Die Messeinrichtung sichert präzise und einfache Einstellung der gewünschten Länge mit der Positionsanzeige auf dem Digitaldisplay mit der Genauigkeit 0,1 mm.
Ein massives System mit robustem Gussanschlag, der sich auf einer präzisen Stahlführung bewegt, garantiert hohe Einstellgenauigkeit und Standzeit.
Die Wunschlänge wird manuell mit einfacher Arretierung eingestellt. Das System wird von einer langlebigen Batterie gespeist.
Extrem stabiles und verstellbares Anschlagssystem ist schwenkbar ausgeführt, um die Materialklemmung und dadurch die Beschädigung des Sägeblattes zu vermeiden.
Es wird an allen L Rollenbahnen installiert.

	Messlänge [mm]	Gesamtlänge [mm]
KOD 400, 520, 650, 750 / 2m	2000	2400
KOD 400, 520, 650, 750 / 3m	3000	3400
KOD 400, 520, 650, 750 / 4m	4000	4400
KOD 400, 520, 650, 750 / 5m	5000	5400
KOD 400, 520, 650, 750 / 6m	6000	6400

(Zum Lieferumfang gehört ein Anschlagssystem mit digitaler Messeinrichtung, ein Vorschubsystem und ein Magnetband mit entsprechender Länge, nicht die Rollenbahn)
