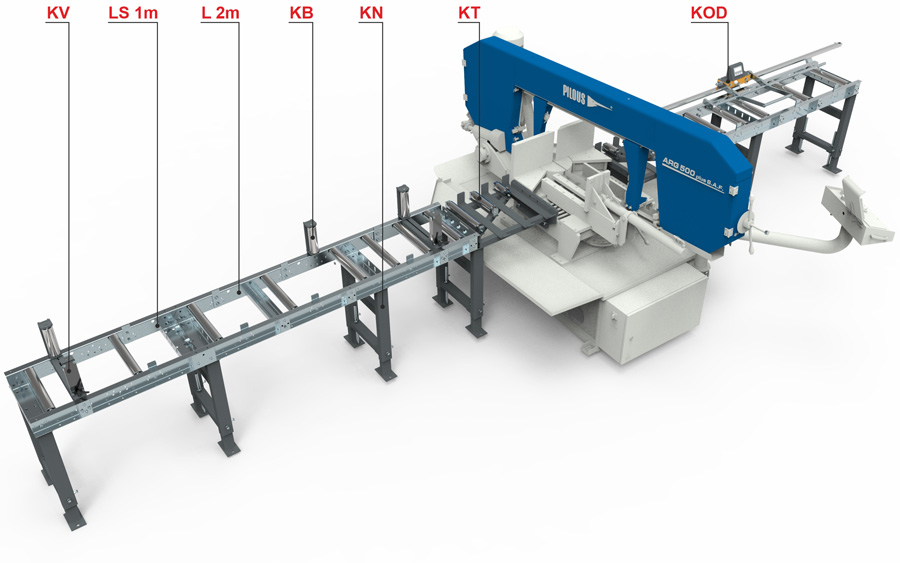

Systém L

Těžké válečkové dopravníky


  • Mimořádně stabilní dopravníkový systém, osazený silnostěnnými soustruženými ocelovými válečky.
  • Ve své kategorii extrémní stabilita a životnost je zaručena použitými zinkovanými plechy tloušťky 3 mm.
  • Jednotlivé, navzájem propojitelné moduly o délce 1 a 2 metry umožňují volbu optimální délky dopravníku.
  • Robustní systém výsuvu nohou dopravníku umožňuje nastavitelnou výšku v rozsahu 755-955 mm.
  • Bohatý sortiment příslušenství a připojovacích dílů.

  šířka válečků počet nohou počet válečků průměr válečků celková délka [mm] nosnost [kg/1m]
L 400 / 2m 400 2 6 58 2000 500
L 520 / 2m 520 2 6 58 2000 600
L 400 / 1m 400 1 3 58 1000 500
L 520 / 1m 520 1 3 58 1000 600

LS – Prodlužovací sekce k dopravníku L

  • Délka modulů 1m a 2 m.
  • Stejné rámy jsou osazeny menším počtem válečků.

  šířka válečků počet nohou počet válečků průměr válečků celková délka [mm] nosnost [kg/1m]
LS 400 / 2m 400 1 4 58 2000 500
LS 520 / 2m 520 1 4 58 2000 600
LS 400 / 1m 400 1 2 58 1000 500
LS 520 / 1m 520 1 2 58 1000 600

Příslušenství dopravníků L

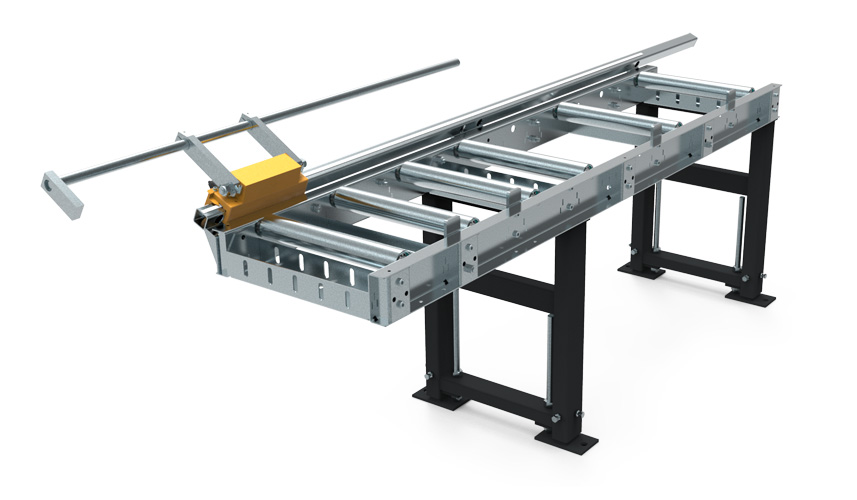

KO – Manuální odměřovací zařízení​

  • Jednoduché, efektivní odměřování požadované délky.
  • Masivní systém s robustním litinovým tělesem dorazu, pohybujícím se na přesném ocelovém vedení, zaručuje přesnost nastavení a dlouhodobou životnost.
  • Nastavování požadované délky je ruční na analogové (milimetrové) stupnici.
  • Systém posuvného dorazu je výklopný, aby nedocházelo k sevření materiálu a tím možného poškození pilového pásu.
  • Instaluje se na všechny typy dopravníků L.


  měřená délka [mm] celková délka [mm]
KO 400, 520, 650, 750 / 2m 2000 2400
KO 400, 520, 650, 750 / 3m 3000 3400
KO 400, 520, 650, 750 / 4m 4000 4400
KO 400, 520, 650, 750 / 5m 5000 5400
KO 400, 520, 650, 750 / 6m 6000 6400

(součástí balení je dorazový systém, systém posuvu a analogová stupnice odpovídající délky, ne samotný dopravník)

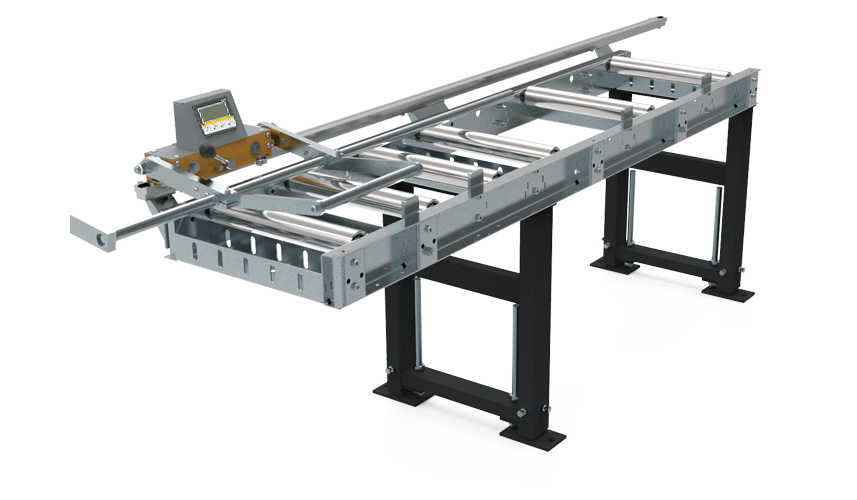

KOD – Digitální odměřovací zařízení​

  • Zaručuje precizní a jednoduché nastavení požadované délky se zobrazením polohy na digitálním displeji s přesností 0,1 mm.
  • Masivním systém s robustním litinovým tělesem dorazu, pohybujícím se na přesném ocelovém vedení, zaručuje přesnost nastavení a dlouhodobou životnost.
  • Nastavování požadované délky je ruční s jednoduchou aretací. Systém je napájen baterií s dlouhou životností.
  • Mimořádně stabilní systém posuvného dorazu je výklopný, aby nedocházelo k sevření materiálu a tím možného poškození pilového pásu.
  • Instaluje se na všechny typy dopravníků L.

  měřená délka [mm] celková délka [mm]
KOD 400, 520, 650, 750 / 2m 2000 2400
KOD 400, 520, 650, 750 / 3m 3000 3400
KOD 400, 520, 650, 750 / 4m 4000 4400
KOD 400, 520, 650, 750 / 5m 5000 5400
KOD 400, 520, 650, 750 / 6m 6000 6400

(součástí balení je dorazový systém s digitálním odměřováním, systém posuvu a magnetická páska odpovídající délky, ne samotný dopravník)

 Příslušenství k dopravníkům systému L

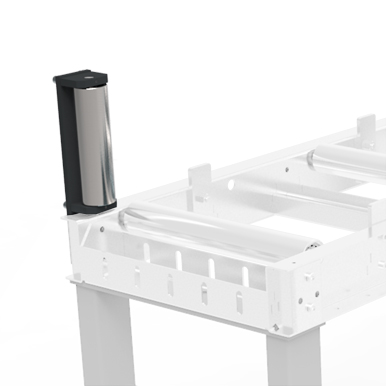

KB –vertikální opěrné válečky

Umožňují přesné navedení materiálu mezi čelisti svěráku stroje a zamezujícími spadnutí materiálu z dopravníku.

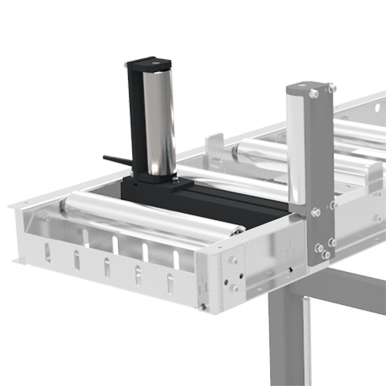

KV – Konzola s posuvným opěrným vertikálním válečkem

Nepostradatelný pomocník při řezání materiálu ve svazku. Pouze pro dopravníky v provedení KB s opěrnými vertikálními válečky.

KN – doplňková noha dopravníku

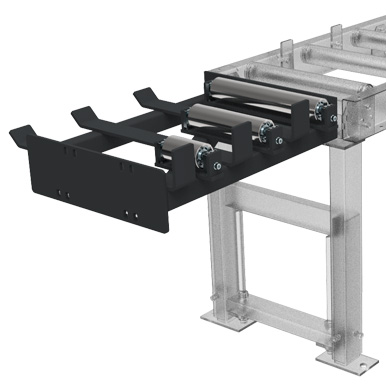

KT – mezikusy pro připojení dopravníků k jednotlivým strojům

Pouze pro ARG 380, 400, 500 plus S.A.F.
