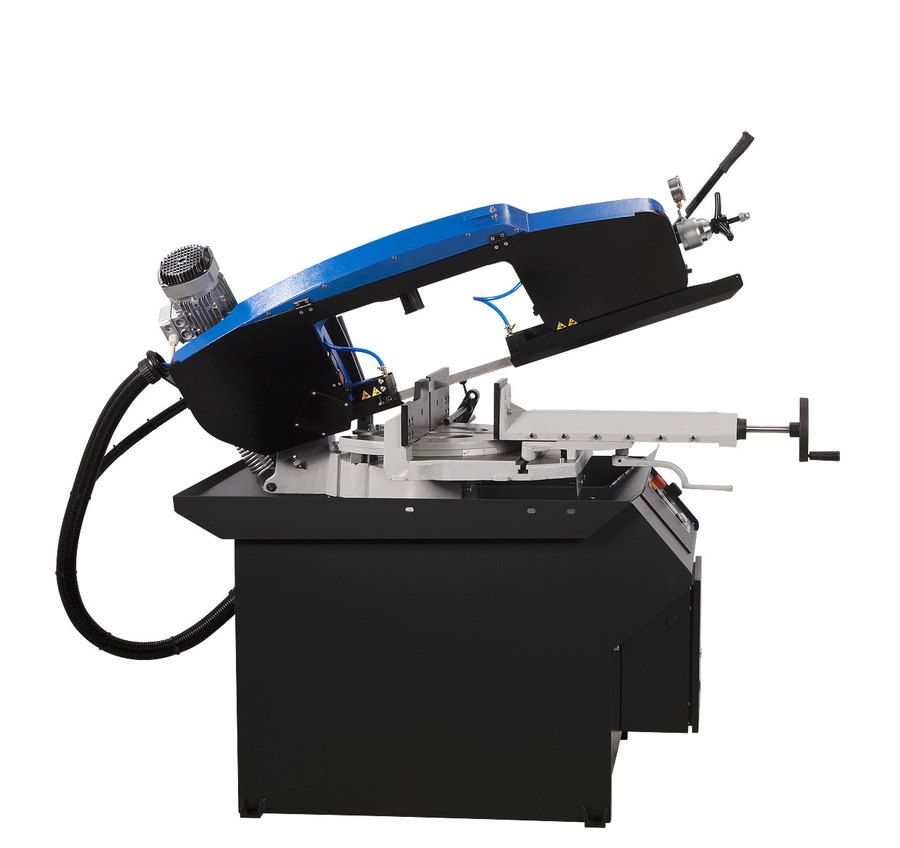

ARG 260 plus

Станок с гидроразгрузкой пильной рамы

Предварительный запрос

Станок: ARG 260 plus

Пожалуйста введите ваши контактные данные. И мы свяжемся с вами в ближайшее время.


Удалить

Мы подтверждаем получение предварительного запроса

Запрашиваемый станок: ARG 260 plus

Имя:
Телефон:
Электронная почта:
Ваш запрос:
Место поставки:

Мы свяжемся с вами в ближайшее время по указанным данным..

Вернуться на сайт
2880 x 27 x 0,9

Инновационная версия всеми известного, уже 25 лет производимого модельного ряда станков ARG 250 с совершенно новым, уникальным дизайном пильной рамы станка. Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотноприизгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления.
В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения. Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. На станке – новый рычаг для подъема пильной рамы с регулировкой высоты, обеспечивающий более удобное управление. В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса.

Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.

Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы.

Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.

Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью обеспечивают максимальную стабильность процесса резания, даже при пилении труднообрабатываемых материалов.

  • Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
  • Современный дизайн рамы позволяет распиливать заготовки больших размеров;
  • Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
  • Поворотный стол исключает возможность пропила его рабочей поверхности;
  • Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
  • Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
  • Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
  • Бесшумный и необслуживаемый червячный мотор-редуктор;
  • Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 35 и 70 м/мин;
  • Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
  • Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;
  • Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
90° -45° +45° +60°
260 175 200 125
255 1145 185 120
300 x 200 190 x 100 185 x 200 125 x 120

Главный двигатель 400 В / 50 Гц / 0,9/1,4 кВт
Мотор помпы СОЖ 400 В / 50 Гц / 0.05 кВт
Скорость пилы 35/70 м/мин.
Высота стола тисков 910 мм
Объем бака СОЖ 15 л.
Габаритные размеры (мин.) 1620 x 950 x 1420 мм
Габаритные размеры (макс.) 1860 x 1680 x 1980 мм
Вес станка     475 кг

  • Упор

    Стандартная комплектация

    Упор для заготовок до 200 мм

  • Частотный преобразователь

    Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

  • Ручной прижим

    Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху.

  • Лоток раздающий

    Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка

  • Лампа галогенная​

    Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

  • Смазка масляным туманом

    Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

  • Лазерный указатель​

    Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

  • Щетка для снятия стружки KD​M

    Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

  • Индикатор натяжения пилы

    Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.

  • Автоматическое опускание рамы c заданной скоростью

    В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.
    В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке.
