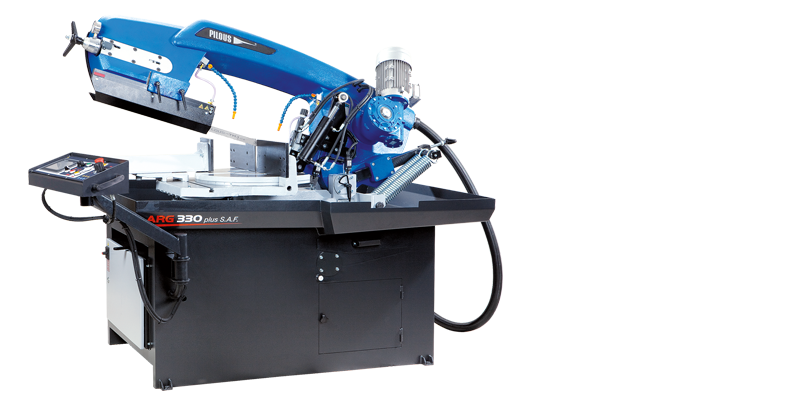

Angefragte Maschine: ARG 330 plus S.A.F.
Vorname:
Telefon:
E-Mail:
Ihre Anfrage:
Bestimmungsort:
Baldmöglichst setzen wir uns mit Ihnen an von Ihnen aufgeführten Kontaktdaten in Verbindung.
Zurück an die Seiten
Eine neue, revolutionäre Konzeption des Sägerahmen-Gussteils und ein neues, einzigartiges Design. Die tragenden Teile des Sägerahmen-Gussteils sind hohl ausgeführt und bilden ein geschlossenes Profil. Dadurch wird eine optimale Steifigkeit des gesamten Systems und höchstmögliche Schnittgenauigkeit gesichert. Diese robuste Bandsäge findet ihre Anwendung in sämtlichen anspruchsvollen Fertigungsbetrieben. Für ein präzises Sägen auch bei großen Querschnitten sorgt das Sägeband 34 x 1,1 mm. Es wird in einer Vielzahl von Varianten hergestellt und macht das Schneiden einer breiten Materialpalette, einschließlich Edelstahl oder Werkzeugstahl möglich. Das Spannsystem mit beidseitiger stufenloser Einstellung des Schnittwinkels im Bereich 60° rechts und 45° links bietet vielseitiger Anwendungsmöglichkeiten.
Einfache, intuitive Bedienung mit ergonomisch platzierten Bedienelementen am drehbaren zentralen Bedienpult. Am Display wird ebenfalls die benötigte Hubhöhe vom Sägerahmen je nach dem Materialquerschnitt eingestellt. Desweiteren ist es möglich, die zugeschnittene Stückzahl der eingestellten Serie sowie die Maschinendiagnose (Ein- und Ausgänge auf PLC, Schadenshistorie) zu beobachten. Am Display werden während des Schnittvorgangs die Sägeblattgeschwindigkeit, die Hauptmotorbelastung sowie eventuelle Fehlermeldungen angezeigt. Nach dem Umschalten in den manuellen Betrieb können einzelne Maschinenfunktionen getrennt bedient werden. Die Maschine ist mit einem leistungsfähigen Hydraulikaggregat ausgestattet, um die Einstellung des erforderlichen Schnittdrucks vom Spannstock zu ermöglichen. Dies alles in Verbindung mit hydraulisch gesteuertem Sägeblattvorschub hat eine deutlich erhöhte Schnittproduktivität zu Folge, vor allem bei Großserien und beim Schneiden von Vollmaterial und von hochwertigem Material. Die höchstmögliche Schnittproduktivität wird durch die Einstellung optimaler Sägeblattgeschwindigkeit mittels eines Frequenzumrichters im Bereich 15–90 m/min. erreicht, was auch die Schnittgenauigkeit und Sägeblattlebensdauer deutlich erhöht. Das robuste Untergestell trägt zur Stabilität der ganzen Maschine bei. Es wird standardmäßig mit einer abnehmbaren Spänewanne geliefert, kann jedoch mit einem Schneckenförderer als Zubehör ausgestattet werden.
• Äußerst robuste Maschinenkonstruktion aus Grauguss sichert effektive Schwingungsdämpfung.
• Um maximale Steifigkeit des ganzen Systems und damit auch hohe Schnittgenauigkeit zu erreichen, ist der Sägerahmen
auf einem robusten Drehtisch an beiden Seiten in massiven Lagergehäusen befestigt, die mit vorgespannten
Kegelrollenlagern versehen sind.
• Die modernste Konzeption des Sägerahmens sorgt für große Sägebereiche bei geraden Schnitten sowie bei
Winkelschnitten.
• Der Drehtisch dreht sich mit dem Sägeblatt mit. Dadurch wird das Einschneiden des Sägeblattes in die Spannstock-
Auflage vermieden.
• Massives Gehrungssystem mit einer großen Materialauflagefläche gewährleistet außergewöhnliche Maschinenstabilität
auch beim Sägen von schweren Werkstücken.
• Einfache Arretierung und Einstellung des gewünschten Schnittwinkels auf der Winkelskala mit festen Anschlägen für
45°, 60° und 60°.
• Massiver Spannstock sichert einfache und zuverlässige Materialspannung.
• Die Laufräder mit großem Durchmesser und präzise Hartmetallführungen sichern hohe Sägeblattlanglebigkeit und
Schnittgenauigkeit.
• Die großzügig dimensionierte Lagerung der Laufräder, des Spannsystems und sämtlicher beweglicher Teile garantiert
eine lange Standzeit der Maschine.
• Die Kombination vom Industrie-Elektromotor und einem Schneckengetriebe sorgt für einen geräuscharmen und
wartungsfreien Sägeblattantrieb.
• An die Maschine ist ein komplettes Kühlsystem mit einer leistungsfähigen Pumpe angeschlossen, das separate
Durchflussregelung an beiden Führungsklötzen ermöglicht. Die Kühlmittelwanne mit der Pumpe ist im
Maschinenuntergestell untergebracht.
• Sämtliche Elektroleitungen und Kühlmittelleitungen sind in hohlen Teilen des Sägerahmens untergebracht und dadurch
gegen Beschädigung geschützt.
• Dank der neuen Konzeption vom Sägerahmen sind auch der Sägebandwechsel oder die Reinigung der
Rahmeninnenräume wesentlich vereinfacht, da die hintere Abdeckung des Sägerahmens einfach aufgeklappt
wird und in der oberen Position eingerastet bleibt.
• Die korrekte Sägeblattspannung oder der eventuelle Sägeblattbruch werden überwacht. Bei Sägeblattbruch schaltet
sich die Maschine automatisch ab.
• Einfache Bedienung mit ergonomisch platzierten Bedienelementen (Elektrik und Hydraulik) am drehbaren Bedienpult.
• Die Maschine ist mit einem verstellbaren und klappbaren Materialanschlag mit 500 mm Skala ausgestattet. Das
Kippsystem verhindert das Festklemmen des geschnittenen Werkstückes.
| 90° | -45° | +45° | +60° | |
 |
330 | 240 | 250 | 165 |
 |
320 | 200 | 230 | 150 |
 |
400 x 200 | 250 x 140 | 250 x 170 | 150 x 150 |
| Hauptmotor | 400 V, 50 Hz, 3 kW |
| Pumpenmotor | 400 V, 50 Hz, 0,12 kW |
| Motor vom Hydraulikaggregat | 400 V, 50 Hz, 0,37 kW |
| Sägeblattgeschwindigkeit | 15-90 m/min. |
| Arbeitshöhe vom Spannstock | 945 mm |
| Öl im Hydrauliksystem | ca. 25 l (ISO 6743/4-HM, DIN 51 524 Teil 2-HLP) |
| Kühlmittelbehälter | ca. 35 l |
| Maschinenabmessungen (min.) | 1900 x 2250 x 1750 mm |
| Maschinenabmessungen (max.) | 2450 x 2550 x 2150 mm |
| Maschinengewicht | 720 kg |
-
Materialanschlag - Basisausstattung
Ein robuster Anschlag mit 500 mm Skala für Einstellung der gewünschten Länge des zutrennenden Materials. Verwendung ohne Rollenbahn.
-
Frequenzumrichter - Basisausstattung
Der Frequenzumrichter ermöglicht die Sägeblattgeschwindigkeit im Bereich 15–90 m/min. stufenlos zu regulieren und dadurch optimale Schnittbedingungen für das jeweilige Material einzustellen.
-
Hydraulischer Bündelspanner
Der Bündelspanner dient zum Spannen vom Material beim Schneiden im Bündel. Er sichert zuverlässige Materialspannung mittels der hydraulisch gesteuerten Vertikaldrucks, der in einem Zyklus mit der ganzen Maschine arbeitet.
-
Materialrutsche
Die Materialrutsche ist formschlüssig mit dem Spannstock verbunden und ermöglicht problemloses Herabrutschen der zugeschnittenen Teile in die Materialkiste, wenn größere Serien geschnitten werden. Die zweiteilige Konstruktion der Rutsche verhindert, dass Kühlmittel aus der Maschine auslaufen kann.
-
Halogenlampe
Die Halogenlampe sichert optimale Beleuchtung des Arbeitsbereichs an der Maschine. Nützliche Hilfe vor allem bei unausreichender Beleuchtung am Arbeitsplatz.
-
Öl-Luft-Schmierung
Die Öl-Luft-Schmierung bildet einen Ölnebel, der in den Schnittbereich eingespritzt wird. Sie ersetzt die klassische Kühlemulsion, vor allem beim Schneiden von Profilen, bei dem die Kühlflüssigkeit außerhalb der Maschine auslaufen kann. Die Verwendung von umweltfreundlichen Ölen möglich.
-
Laserliner
Der hochwertige Industrielaser zeigt die Schnittlinie am zuschneidenden Werkstück an. Er bringt wesentliche Vereinfachung, Beschleunigung und präzisere Einstellung der gewünschten Materiallänge.
-
Angetriebene Spänebürste
Stahl-Rundbürste, synchron vom Antriebsrad angetrieben. Sie dient zur Beseitigung der Späne hinten dem Sägeband.
-
Angetriebene Spänebürste
Die rotierende Stahlbürste wird von einem Industriemotor mit Schneckengetriebe angetrieben. Sie dient zur Beseitigung der Späne vom Sägeband.
-
Schnittdruckregulierung
Hydraulisch gesteuerte, einseitige automatische Schnittdruckregulierung wird in Abhängigkeit vom Widerstand des zuschneidenden Materials eingestellt. Sie kürzt erheblich die Schnittzeit und verlängert die Sägebandlebensdauer.
-
Schneckenspäneförderer
Der Schneckenförderer sichert eine kontinuierliche Späneableitung von der Maschine. Dadurch wird die zur Maschinenreinigung benötigte Zeit verkürzt, vor allem beim Schneiden vom Vollmaterial in Großserien, wo eine Vielzahl von Spänen entsteht.
-
Bandspannungsanzeige
Die Bandspannungsanzeige ermöglicht das Sägeblatt mittels eines Manometers genau auf den gewünschten Wert zu spannen und den Druck während des Maschinenbetriebs zu kontrollieren. Optimale Sägeblattspannung ist entscheidend für die Sägeblattlebensdauer Sowie für die Schnittqualität.
-
Spülpistole
Die Spülpistole dient zur Reinigung des Arbeitsbereichs Maschinenfunktionen sicher.
-
Spänebehälter
Für einfache Handhabung ist der Container mit Rollen und einem kippbaren Spänebehälter ausgestattet.
-
Edelstahlwanne und Späneseparator
Die robuste Edelstahlwanne als Sonderzubehör erhältlich und erlaubt das Ergänzen der Maschine mit einem Späneseparator. Der Späneseparator ist ein verzinkter, fein perforierter Behälter für das effektive Sammeln der Späne, die durch das Gitter im Sockel gelangten. Der volle Behälter kann einfach herausgenommen und außerhalb der Maschine gereinigt werden.
-
Edelstahlwanne und magnetischer Späneseparator
Die robuste Edelstahlwanne ist als Sonderzubehör erhältlich und erlaubt das Ergänzen der Maschine mit einem magnetischen Späneseparator. Besonders feine Späne, die durch das Gitter in der Säge gelangten, werden vom hoch effektiven magnetischen Späneseparator aufgefangen. Er spart Zeit für das Reinigen und Auseinandernehmen der Kühlleitung und verlängert den Lebenszyklus der Kühlemulsion. Diese Vorrichtung kann einfach herausgenommen und außerhalb der Maschine durch Herausziehen der Magnetstange aus der Hülse leicht gereinigt werden.
-
