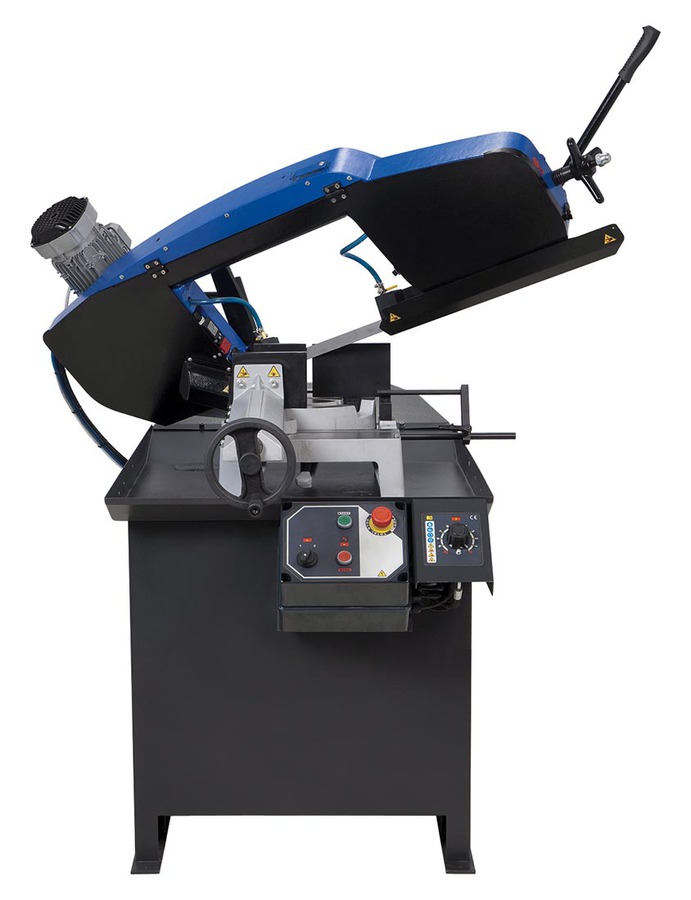

ARG 235 plus

Pásová pila na kov - gravitační

Nezávazná poptávka

Stroj: ARG 235 plus

Prosím vyplňte své kontaktní údaje. Budeme Vás kontaktovat v co nejbližší době.


Zrušit

Potvrzujeme přijetí nezávazné poptávky

Poptávaný stroj: ARG 235 plus

Jméno:
Telefon:
E-mail:
Váš dotaz:
Cílová krajina:

V co nejbližší době se s Vámi spojíme na Vámi uvedených kontaktech.

Zpět na stránky
2710 x 27 x 0,9

Inovovaná verze historicky nejprodávanější modelové řady ARG 220 se zcela novým ramenem pilového pásu s unikátním designem. Zvětšený maximální průměr děleného materiálu z 220 mm na 235 mm a obdélníkového průřezu z 270 x 150 mm na 280 x 180 mm.

Nejmodernější koncepce odlitku ramene, zaručující mimořádnou tuhost celého systému a maximálně přesný řez a životnost pilových pásů. V dutých částech ramene jsou ukryty všechny rozvody elektroinstalace a chladící kapaliny a tím jsou chráněny proti poškození. Nový koncept ramene přináší také velké zjednodušení při výměně pilového pásu, nebo při čistění vnitřku ramene, kdy se zadní kryt ramene jednoduše vyklopí na pantech a zůstane zaaretovaný v horní poloze. Mimo zcela nového designu ramene došlo i k mnoha technickým úpravám a změnám zlepšujících kvalitu, uživatelský komfort a životnost stroje. Nová je i výškově nastavitelná páka zdvihu ramene pro ergonomičtější ovládání. Jako příslušenství je možné použití čistícího kartáčku pilového pásu, synchronně poháněného z hnacího kola.

Univerzální pásová pila nachází všeobecné uplatnění od nepřetržitých non stop provozů až po zámečnické a údržbářské dílny. Průmyslový pilový pás 27 x 0,9 mm je vyráběn v mnoha variantách a umožňuje dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí. Rameno pilového pásu se zvedá ručně, posuv do řezu je prováděn vlastní vahou ramene s možností jemné plynulé regulace škrtícím ventilem olejového tlumiče. Po dokončení řezu se pohon pilového pásu automaticky vypne. Pro snadné zvedání ramene je stroj vybaven nastavitelnou tažnou pružinou, umožňujícími nastavení optimální síly potřebné pro zvednutí ramene dle charakteru řezaného materiálu. K mnohostrannému využití přispívá i systém svěráku umožňující oboustranné plynulé nastavení úhlu řezu v rozsahu 60° vpravo a 45° vlevo. Otočný stůl se otáčí zároveň s pilovým pásem. Nedochází tím k zařezávání pilového pásu do ložné plochy svěráku.

  • Robustní konstrukce stroje, tvořená odlitky v šedé litině, zaručuje pohlcování vibrací.
  • Moderní koncepce ramene pilového pásu umožňuje velké řezné rozsahy při kolmých řezech i při dělení pod úhlem.
  • Jednoduchá aretace a nastavení požadovaného úhlu řezu na úhlové stupnici s pevnými dorazy pro -45°, 60° a 90°.
  • Masivní svěrák s funkcí rychloupínání zajišťuje snadné a spolehlivé upnutí materiálu.
  • Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
  • Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšují dlouhodobou životnost stroje.
  • Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
  • Třífázový dvojrychlostní motor (400 V) umožňuje volbu rychlosti pásu 40 a 80 m/min.
  • Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách. Vana emulze s čerpadlem je umístěna v podstavci stroje.
  • Snadné ovládání pomocí ergonomicky umístěných ovládacích prvků (elektro i hydraulika) na podstavci stroje.
  • Stroj je vybaven nastavitelným dorazem materiálu o délce 250 mm.

Všechny fotografie mají pouze ilustrativní charakter. Skutečné provedení produktu se může lišit v důsledku neustálého vylepšování.

90° -45° +45° +60°
235 165 185 115
230 145 160 80
280 x 180 185 x 80 185 x 100 115 x 80

Hlavní motor 400 V, 50 Hz, 0,9/1,4 kW
Motor čerpadla 400 V, 50 Hz, 0,05 kW
Rychlost pásu 35/70 m/min.
Pracovní výška svěráku 900 mm
Nádrž chladící kapaliny cca 15 l
Rozměry stroje Rozměrové schéma
Hmotnost stroje 295 kg

  • Doraz materiálu - Standardní vybavení

    Jednoduchý doraz umožňující nastavení požadované délky děleného materiálu.

  • Frekvenční měnič

    Umožňuje plynulou regulaci rychlosti pilového pásu v rozmezí 15–90 m/min. a tím nastavení optimálních řezných podmínek pro daný materiál.

  • Přítlačné zařízení

    Slouží k upnutí materiálu při dělení ve svazku. Umožňuje jednoduché a spolehlivé upnutí materiálu pomocí manuálního vertikálního přítlaku.

  • Halogenová lampa

    Zaručuje kvalitní osvětlení pracovní-ho prostoru stroje. Neocenitelným pomocníkem hlavně při nedostatečném osvětlení na pracovišti.

  • Mlhové mazání

    Vytváří olejovou mlhu, která je vstřikována do oblasti řezu. Nahrazuje použití klasické chladící emulze, zvláště při dělení profilových materiálů, kde může docházet k únikům kapaliny mimo stroj. Možnost použití i ekologických olejů.

  • Doraz materiálu 500 mm

    Robustní doraz s 500mm stupnicí pro nastavení požadované délky děleného materiálu.

  • Poháněný kartáček

    Ocelový okružní kartáček, synchronně poháněný z hnacího kola. Slouží k odstraňování třísek z pilového pásu za řezem.

  • Ukazatel napnutí pilového pásu

    Umožňuje přesné napnutí pilového pásu na požadovanou hodnotu dle tlakoměru a jeho kontrolu během provozu stroje. Optimální napnutí pilového pásu je zásadní pro životnost pilového pásu i kvalitu řezu.

  • Přídavný váleček

    Pro snadnější posuv materiálu, pokud není použit válečkový dopravník. Může být umístěn před, nebo i za řezem.

  • Automatické spouštění klesání ramene

    U standardního provedení stroje je po zvednutí ramene nutné uzavřít regulační ventil klesání ramene a při spuštění řezu znovu nastavit rychlost klesání. V tomto provedení je navíc regulační ventil osazen elektrohydraulickým ventilem, který po zvednutí ramene drží v nastavené poloze a po spuštení pilového pásu se automaticky uvolní a rameno klesá do řezu nastavenou rychlostí. Odpadá tak nastavování rychlosti klesání u každého řezu. To výrazně eliminuje chyby obsluhy a tím chrání pilový pás a zároveň zvyšuje produktivitu stroje. Ideální pomocník hlavně při dělení větších sérií.
