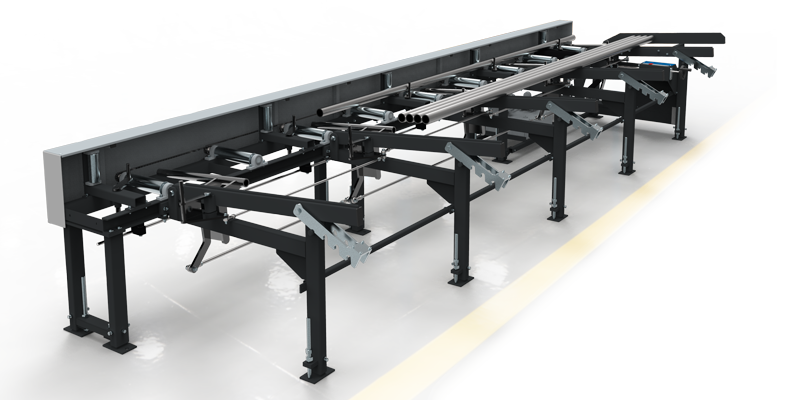

Automatický nakladač materiálu KPM zajišťuje plně automatizované podávání materiálu. Nakládací část (kam se materiál vkládá pomocí jeřábu nebo vysokozdvižného vozíku) je sklopná a umožňuje navalování materiálu jak kruhového tvaru jako jsou trubky nebo kulatina, tak i obdélníkové profily jako jakly, ploché tyče, apod.
Nakladač je navržen jako rozšiřující plně integrovatelná součást pásové pily a je řízen výkonným PLC systémem a firmou Pilous vyvinutým operačním softwarem PilOS ze samotné pily, který zajišťuje komunikaci a synchronizaci všech pohybů.
Po naložení materiálu na manipulační část zařízení probíhá automatické podávání jednotlivých kusů do pily pomocí hydraulických válců napojených na vlastní hydraulický agregát. Nakladač vždy dopraví jeden kus materiálu na elektricky poháněnou válečkovou dráhu. Po umístění na dráhu dojde k mechanickému usazení a dotlačení na opěrné válečky, čímž je zajištěna přesná poloha před podávacím svěrákem.
Následně je spuštěna válečková dráha plynule pomocí frekvenčního měniče, která dopraví materiál přesně do čelistí podávacího svěráku. Po detekci materiálu systém automaticky provede jeho upnutí a přesné napozicování do hlavního svěráku pomocí PMG snímáče a plynule pokračuje v řezacím cyklu dle programového zadání obsluhou. Během posuvu materiálu je rychlost válečkové dráhy plně synchronizována s pohybem podávacího svěráku, aby nedocházelo k nežádoucímu sunutí materiálu po válečcích a jeho poškození. Celý proces probíhá zcela automaticky bez nutnosti zásahu obsluhy.
Nakladač KPM představuje efektivní a spolehlivé rozšíření pil řady Master, které významně zvyšuje stupeň automatizace, produktivitu, čas a bezpečnost při dělení materiálu.
| Nakladač 3 m | Nakladač 6 m | |
| Maximální délka polotovaru | 4 m | 7 m |
| Minimální délka polotovaru | 2 m | 2 m |
| Počet příčníků | 3 | 5 |
| Celková hmotnost | 650 Kg | 900 Kg |
| Rozměry stroje | Rozměrové schéma | Rozměrové schéma |
| Statické zatížení na jeden příčník | 800 kg | 800 kg |
| Úhel sklonu zásobníku | 2°, 7°, 12°, 17°, 22°, 27° | 2°, 7°, 12°, 17°, 22°, 27° |
| Příkon | 1,1 kW | 1,1 kW |
| Nejmenší dopravovaný průměr | 10 mm | 10 mm |
| Největší dopravovaný průměr | 160 mm | 160 mm |
| Výška materiálu nad zemí | 772 - 1022 mm | 772 - 1022 mm |
-
